Тонкослойные отстойники, сгустители
Гидромеханические процессы разделения неоднородных систем в гравитационном поле Земли повсеместно наблюдаются в природе и широко используются в технике, реализуясь в аппаратах, которые в зависимости от технологического предназначения относят к отстойникам, сгустителям либо к разного рода классификаторам.
В крупных производствах эти емкостные, крупногабаритные аппараты рассматриваются как строительные системы. Различают отстойники горизонтальные, вертикальные, радиальные и другие.
Использование кассет с тонкослойными элементами в отстойниках интенсифицирует процесс разделения неоднородных систем до 10 раз, что при реконструкции существующих мощностей позволяет заметно улучшить качественно-количественные показатели их работы.
Высокопроизводительные отстойники, сгустители с тонкослойными кассетами имеют небольшие габариты, что позволяет их полностью изготовить в заводских условиях и доставить на объект автотранспортом готовыми узлами для крупноузловой сборки на месте.
Поставка тонкослойных отстойников, сгустителей в виде готовых аппаратов существенно сокращает объемы проектно-строительных работ.
Доставка отстойника автотранспортом | Монтаж 2-х отстойников | Вид тонкослойного отстойника сверху |
Устройство вертикального тонкослойного отстойника (сгустителя) для разделения пульпы, предварительно обработанной флокулянтом.

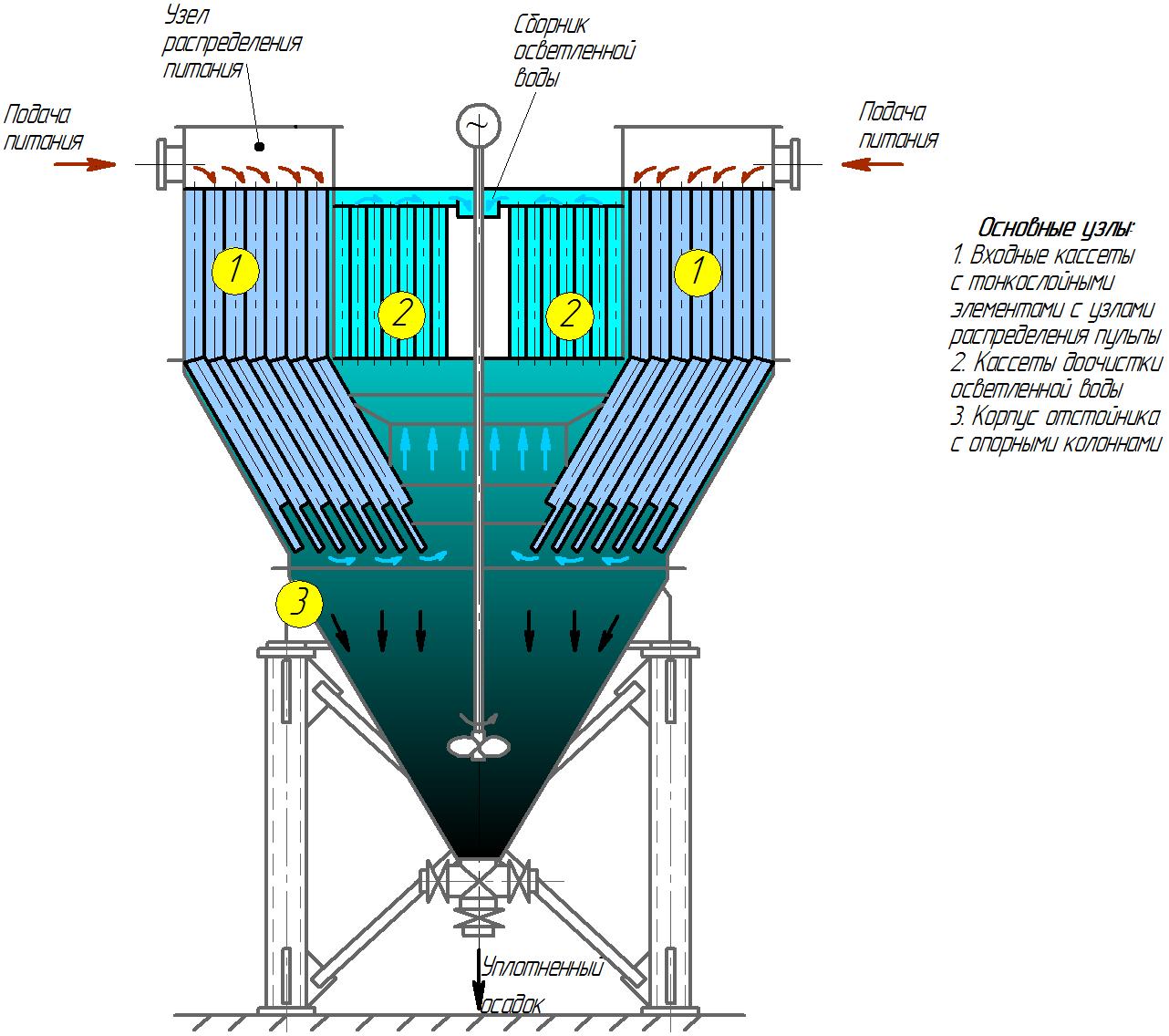

Рис. 1. Схема прямоточно-противоточного тонкослойного отстойника типа Ecomash VTS (Vertical thin-layer sump).
При работе отстойника пульпа поступает во входные кассеты с тонкослойными элементами. Под пульпой понимается смесь твердых частиц и жидкости, в которой они взвешены. По крупности частиц различают пульпы: грубые суспензии, тонкие суспензии, шламы (илы). Пульпы, подаваемые в отстойник, могут быть кондиционированны добавкой коагулянтов либо флокулянтов.
Для организации равномерной подачи питания в тонкослойные элементы входные кассеты оборудованы узлами распределения питания.
Направление движения осветленной жидкости и сгущенного в тонкослойных элементах входных кассет совпадают, т.е. течения прямоточные, нисходящие. Такие конструктивные решения предпочтительны для пульп с относительно высокой концентрацией твердого.
Далее осадок кассет поступает в пирамидальное днище отстойника, где происходит уплотнение осадка. Уплотнение осадка интенсифицируется перемешиванием мешалкой.
Выгрузка осадка из отстойника (сгустителя) может быть непрерывной либо периодической, что определяется технологическими задачами и материальным балансом.
Осветленная вода поднимается через кассету доочистки с тонкослойными элементами, в которой движение доочищаемой жидкости восходящее, направление осветленной воды и сгущенного противоположны, т.е. течение противоточное.
Осветленная вода собирается в лоток и далее через сборник осветленной воды отстойника самотеком удаляется во внешнюю сеть.
Технические характеристики тонкослойного отстойника Ecomash VTS
№ п/п | Наименование параметров | Значения |
1. | Объемная производительность,max, м3/час:
-пульпа с флокулянтом типа шламовых вод углеобогащения, сточных вод прокатных станов со скоростью осаждения взвешенных веществ 4 мм/с; -пульпа без химических добавок со скоростью осаждения взвешенных веществ 1 мм/с. |
230
60 |
2. | Массовая производительность (производительность по твердому в питании), max, т/час: | 15 |
3. | Эффективность осветления η=(Сп -Сосв)/Сп , max, %
— пульпа с флокулянтом |
99 |
4. | Габаритные размеры, не более, мм:
Длина Высота Ширина |
4255
6800 3110 |
5. | Объем отстойника, м3 | 27 |
6. | Масса сухого отстойника, кг, не более | 9200 |
Основным узлом тонкослойного отстойника являются кассеты с тонкослойными элементами, образованными параллельными пластинами или трубчатыми каналами, которые позволяют развить поверхность осаждения отстойника и организовать оптимальные гидродинамические условия разделения неоднородных систем.

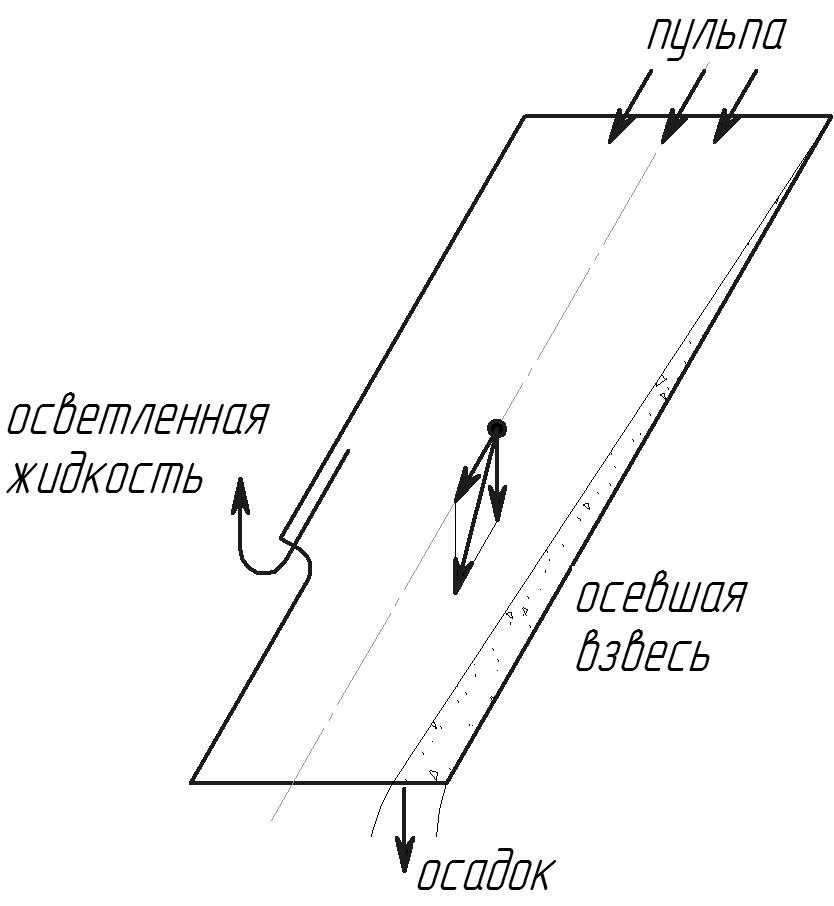

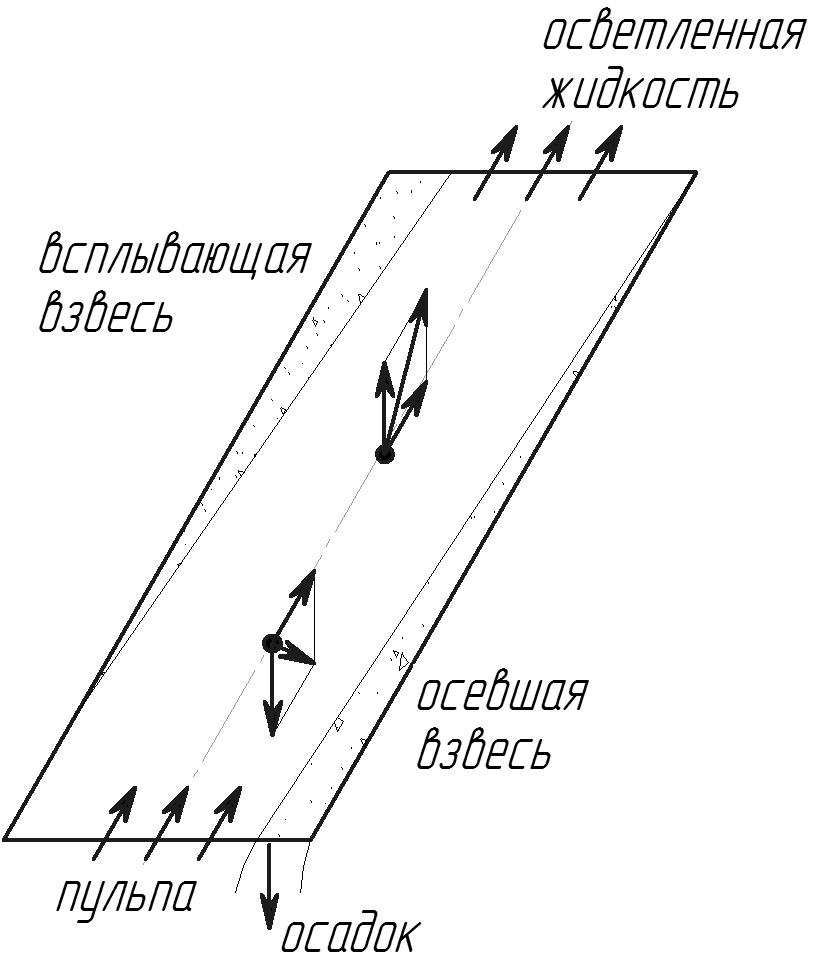

Восходящее направление потока пульпы в тонкослойном элементе | Нисходящее направление потока пульпы в тонкослойном элементе |
Рис.2. Схема разделения неоднородной системы в тонкослойном элементе кассеты.
Всплывающая взвесь движется вместе с осветленной жидкостью пульпы вдоль верхней стенки канала вверх. Всплывающая взвесь собирается за пределами тонкослойного элемента в верхней части отстойника (флотатора) и отделяется от осветленной жидкости.
Осаждающаяся взвесь собирается на нижней стенке канала и соскальзывает вниз по каналу, формируя сгущенный осадок отстойника.
Наклон тонкослойного элемента определяется прежде всего трением сгущенного осадка об материал элемента и составляет ≈50..60° для самоочищающегося тонкослойного элемента.
Длина тонкослойного элемента и расход пульпы через него подбираются таким образом, чтобы процессы разделения пульпы были завершены на выходе из элемента.
Форма кассет с тонкослойными элементами в плане может быть квадратной, прямоугольной либо сегментной для максимального заполнения внутреннего пространства отстойника.
Исходными данными для выбора отстойника (сгустителя) и подбора тонкослойных кассет являются результаты лабораторного исследования пульпы. Результаты разделения пульпы определяются законами осаждения или всплытия взвешенных веществ в жидкости и иллюстрируются ниже:
Разделение пульпы на всплывшую взвесь, осветленную жидкость и сгущенный осадок | Разделение пульпы на осветленную жидкость и сгущенный осадок |
Результаты эксплуатации тонкослойных отстойников в составе Модуля очистки шламовых вод и обезвоживания отходов демонстрируется ниже
