Центрифуги Ecomash SHS 520
Центрифуги Ecomash SHS 520 – моделі 112, 113, 115, 216 (біконічні центрифуги).
Призначення: розділення слабо-, среднеконцентрованних і в’язких суспензій температурою до + 75 ° С … + 95 ° С, що містять мелкодисперсне тверде різної природи і зневоднення виділенного твердого. Суспензії перед або при фугуванні можуть бути кондиціоновані добавкою коагулянтів або флокулянтів.
Вивантаження продуктів розділенням суспензії (пульпи) в біконічнихних центрифугах може здійснюватися таким чином:
- тверда фаза – освітлена рідина ( двофазне розділення);
- тверда фаза – два потоку освітлених рідин різної природи ( трифазне розділення);
- згущений продукт і освітлена рідина;
- тверда фаза, згущений продукт і освітлена рідина.
Наприклад:
- двофазне розділення і зневоднення післяспиртової барди, донних відкладень бризкальних басейнів АЕС, ТЕС;
- двофазне розділення і очищення гуматов калію і розчинів солей калію;
- двофазне розділення і згущення або зневоднення масло і жировмістких відходів м’ясокомбінатів, птахофабрик, олійниць і рибопереробних виробництв;
- делікатне зневоднення осадів, оброблених флокулянтами або коагулянтами (бурові стічні води, продукти мокрої пило- та газочісткі, згущені шахтні води, шахтні води, шламові води, післяспиртова барда);
- трифазне розділення і очищення нафтошламів, кам’яно-вугільної смоли, післяспиртової барди.
Схеми роторів центрифуг Ecomash SHS 520:

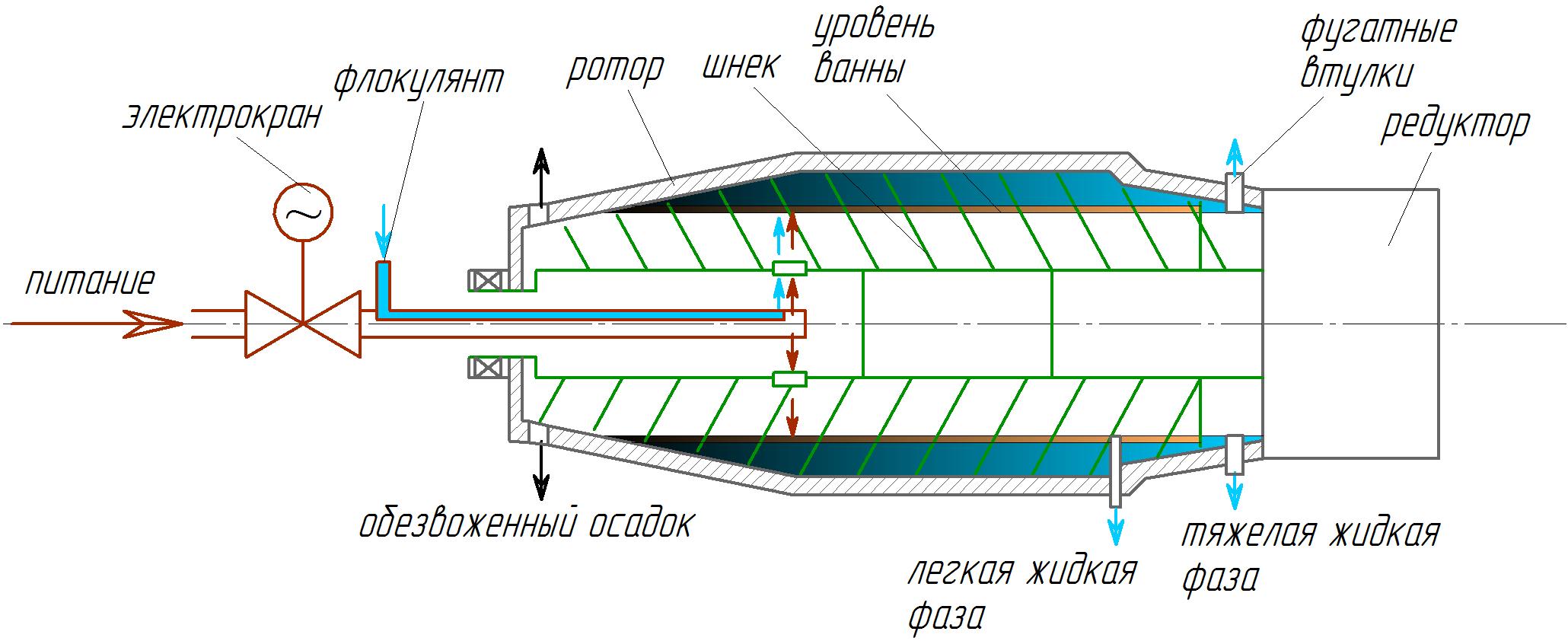

Рис. 1 Схема ротора центрифуг Ecomash SHS 520 моделі 112, 113

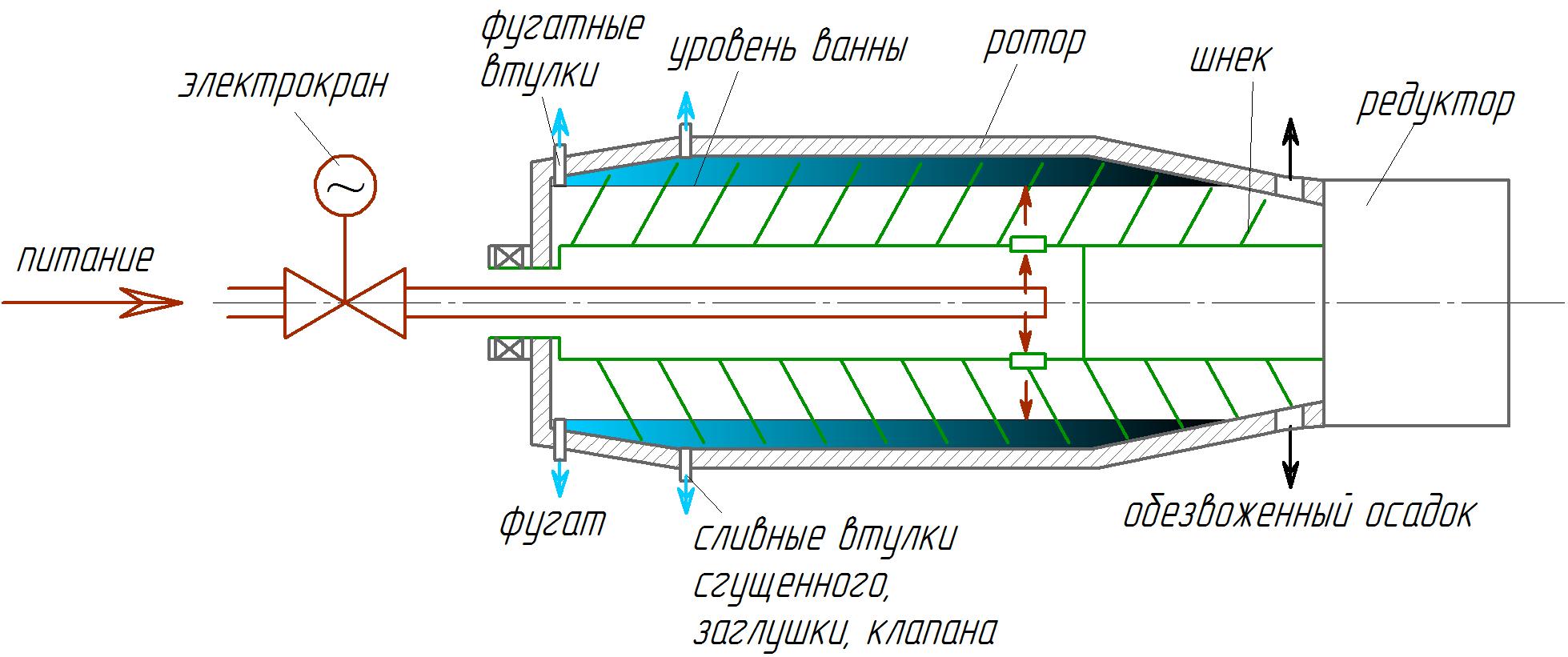

Рис. 2 Схема ротора центрифуг Ecomash SHS 520 моделі 115, 216
Особливості конструкції:
- двофазне розділенння суспензій(decanter mashine), трехфазне розділення суміші або разділення суміші на згущений і освітлений продукт;
- профіль ротора – циліндро-біконічний;
- напрямок руху компонентів поділу суспензії – протитечійний;
- регулювання глибини ванни в роторі – ручне, шляхом укручування фугатних втулок, а також плавне регулювання в процесі роботи центрифуги зміною обертів ротора;
- регулювання навантаження в живленні центрифуги – ручне або автоматичним шляхом дроселювання магістралі харчування електрокраном;
- регулювання транспортної продуктивності шнека – нерегульований або плавна автоматична корекція;
- захист від абразивного впливу твердого – твердосплавні пластини або наплавлення, керамічні пластини і втулки;
- форма станини – широка станина для стаціонарних виробництв;
- додаткові опції – висувні амортизатори, механізм підйому кришки, автоматичний контроль нахилу осі ротора, продування кожуха інертним газом або примусова вентиляція або охолодження кожуха і кришки.
Техничні характеристики центрифуг Ecomash SHS 520 моделі 112, 113, 115, 216
| № п/п | Параметри | Показники | ||
| Моделі 112, 113 | Модель 115 | Модель 216 | ||
| 1 | Об’ємна продуктивність, max, Qп, м3/год:
-двофазне розділення пульпи типу пульпи донних відкладень, післяспиртової барди -двофазне розділення пульпи з флокулянтом типу шламових вод, з флокулянтом, післяспиртової барди з флокулянтом, мули комунальних стічних вод з флокулянтом – трифазне розділення пульпи типу нефтешламу, кам’яно-вугільної смоли, післяспиртової барди |
50
–
– |
–
30
20 |
–
20
15 |
| 2 | Масова продуктивність (продуктивність по твердому в живленні), не більше, Т, т/год | 5 | 5 | 3 |
| 3 | Частота обертання ротора, max, об/хв | 3100 | ||
| 4 | Експлуатаційний діапазон частот обертання ротора, об/хв
Регулювання частоти обертання ротора |
1600…3000 | ||
| Плавне | ||||
| 5 | Експлуатаційний діапазон фактора розділення, ΔFr | 740…2600 | ||
| 6 | Діапазони зміни відносних обертів шнека, об/хв
Регулювання відносної частоти обертання шнека |
0; 4…25
Плавне |
||
| 7 | Внутрішній максимальний діаметр, мм | 520 | ||
| 8 | Профіль ротора | циліндро-біконічний | ||
| 9 | Габаритні розміри центрифуги, не більше, мм
довжина довжина з витягнутою трубою живлення ширина висота висота з піднятою кришкою кожуха |
3220 4500 1900 1175 1640 |
3400 3680 1100 1875 2340 |
|
| 10 | Маса центрифуги (без урахування щита управління), не більше, кг | 3900 | 3500 | |
| 11 | Вертикальна статичне навантаження на будівельні конструкції, не більше, Н | 38260 | 34300 | |
| 12 | Вертикальна динамічне навантаження на будівельні конструкції, не більше, Н | 200 | ||
| 13 | Встановлена потужність, кВт | 62,5 | 44,5 | |
| 14 | Енергозабезпечення | змінний струм 380 В, 50 Гц ГОСТ 13109-97 | ||
| 15 | Кліматичне виконання | УХЛ4 (tв=+4…+35°С ) ГОСТ 15150-89 | ||
| 16 | Корегований рівень звукової потужності, дБА | до 95 (до 105 по ГОСТ 12.2.105 и ГОСТ 12.1.003) | ||

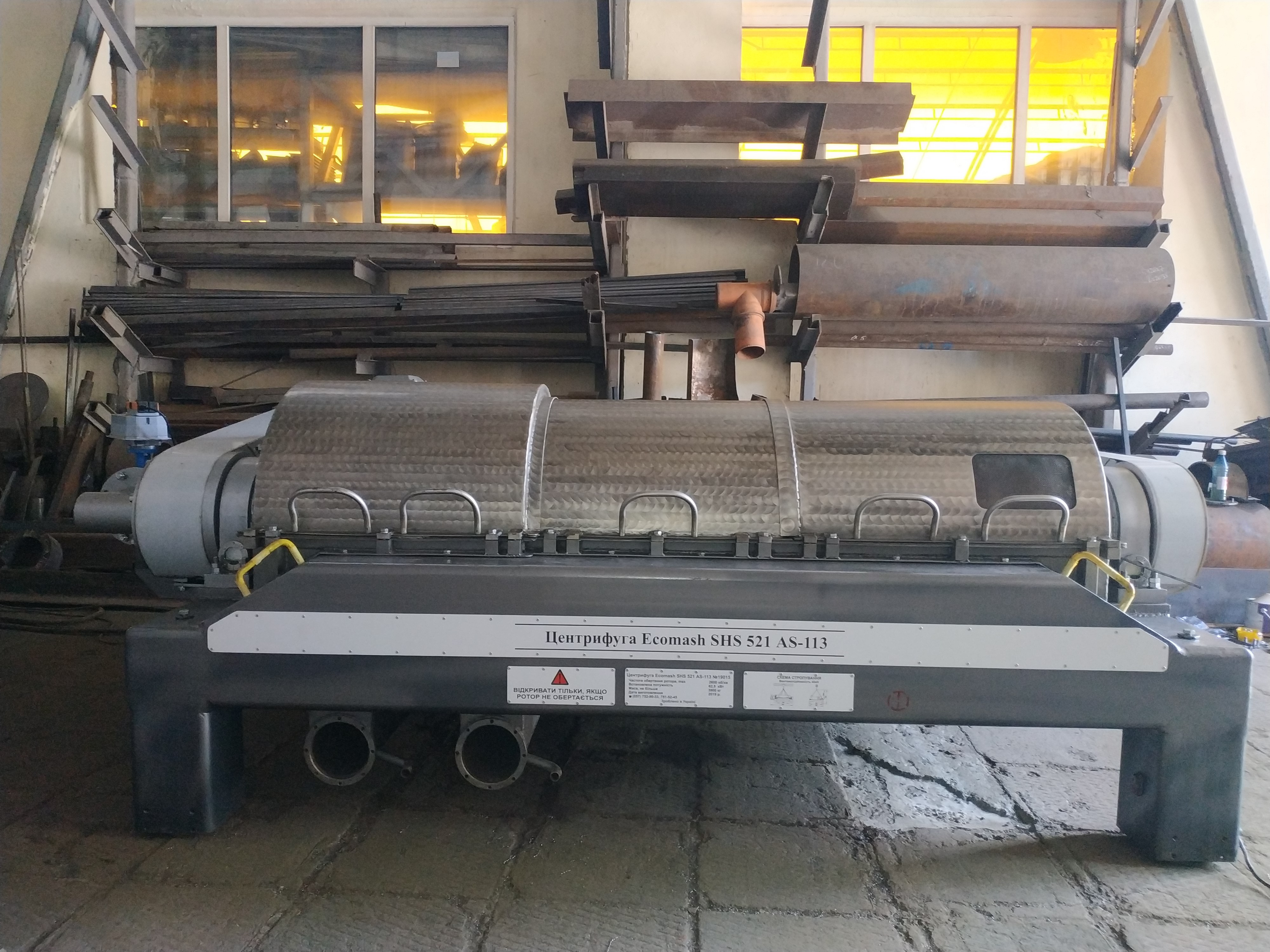

Фото центрифуги Ecomash SHS 521 AS-113
Монтажне креслення центрифуги Ecomash SHS 520 моделі 113

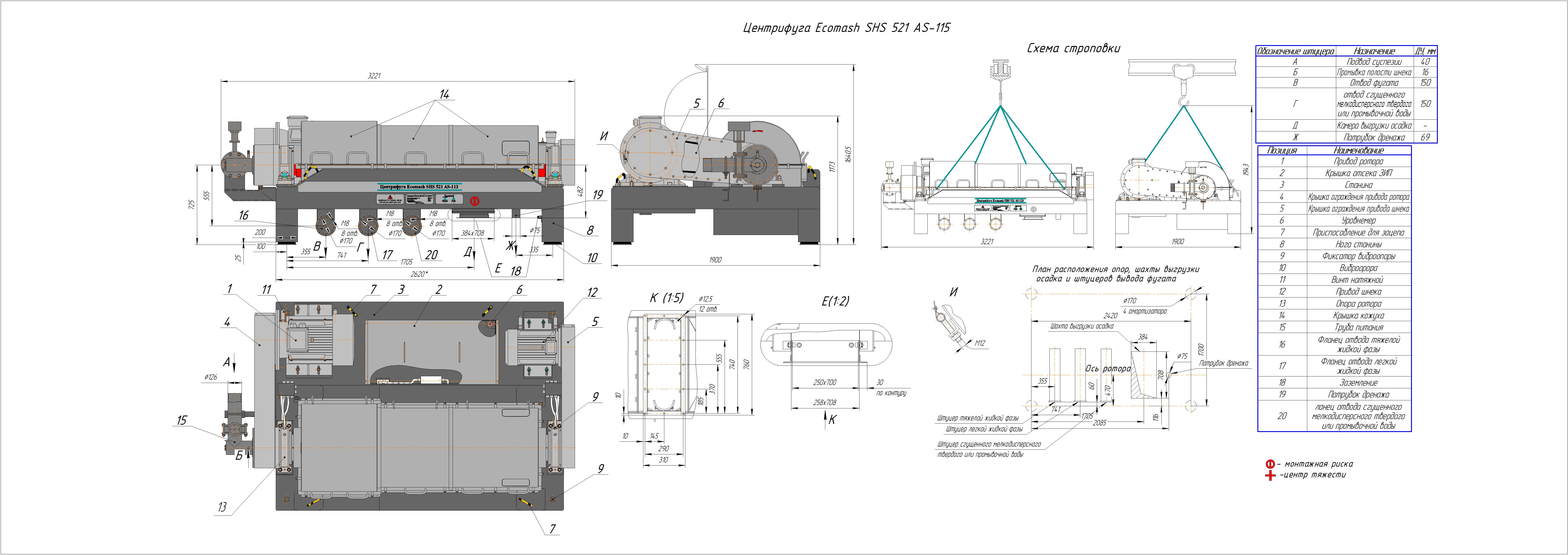

Монтажне креслення центрифуги Ecomash SHS 520 модели 115
