Центрифуги Ecomash SHS 520
Центрифуги Ecomash SHS 520 — модели 112, 113, 115 (биконусные центрифуги).
Назначение: разделение слабо-, среднеконцентрированных и вязких суспензий температурой до +75°С…+95°С, содержащих мелкодисперсное твердое различной природы и обезвоживание выделенного твердого. Суспензии перед или при фугировании могут быть кондиционированны добавкой коагулянтов либо флокулянтов.
Выгрузка продуктов разделения суспензии (пульпы) в биконусных центрифугах может производиться следующим образом:
- твердая фаза — осветленная жидкость (двухфазное разделение);
- твердая фаза — два потока осветленных жидкостей различной природы (трехфазное разделение);
- сгущенный продукт и осветленная жидкость;
- твердая фаза, сгущенный продукт и осветленная жидкость.
Например:
- двухфазное разделение и обезвоживание послеспиртовой барды, донных отложений брызгальных бассейнов АЭС, ТЭС;
- двухфазное разделение и очистка гуматов калия и растворов солей калия;
- двухфазное разделение и сгущение либо обезвоживание масло- и жиросодержащих отходов мясокомбинатов, птицефабрик, маслобоен и рыбоперерабатывающих производств;
- деликатное обезвоживание осадков, обработанных флокулянтами или коагулянтами (буровые сточные воды, продукты мокрой пыле- и газочистки, сгущенные шахтные воды, шламовые воды, послеспиртовая барда);
- трехфазное разделение и очистка нефтешламов, каменно-угольной смолы, послеспиртовой барды.
Схемы роторов центрифуг Ecomash SHS 520:

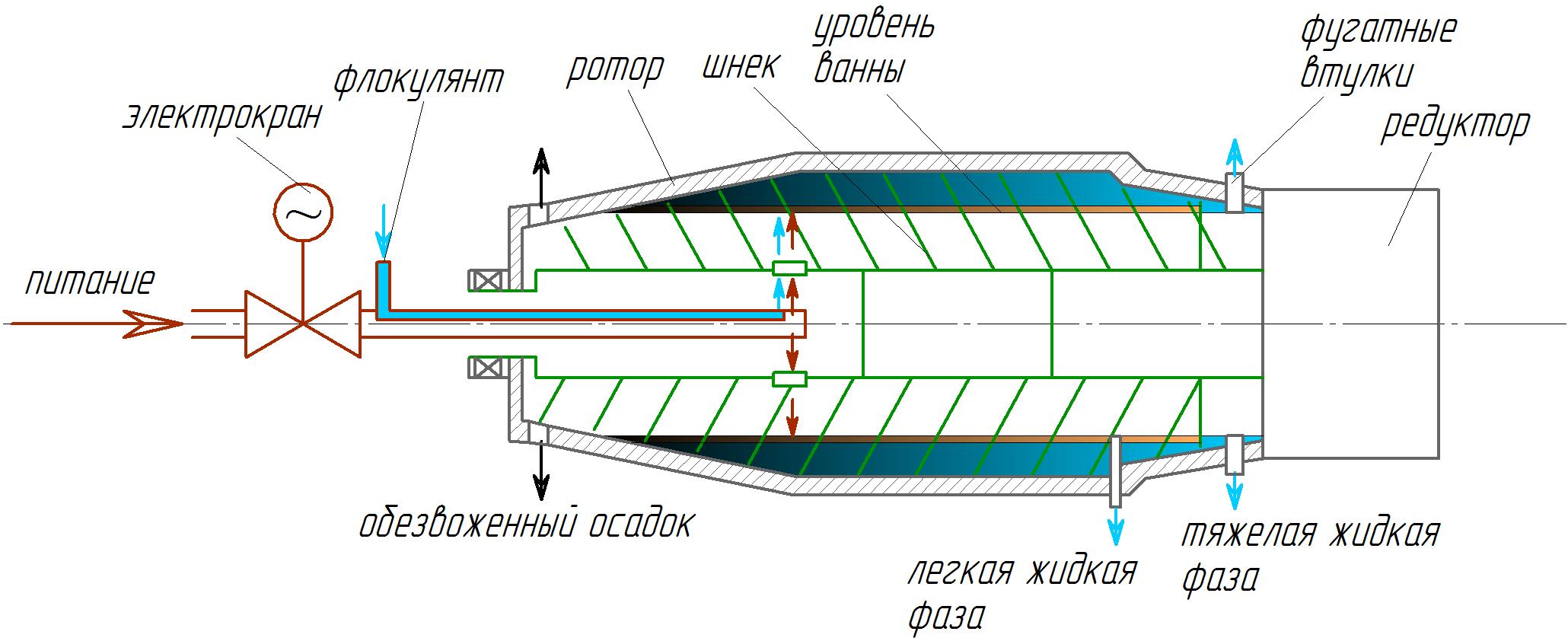

Рис. 1 Схема ротора центрифуг Ecomash SHS 520 модели 112, 113

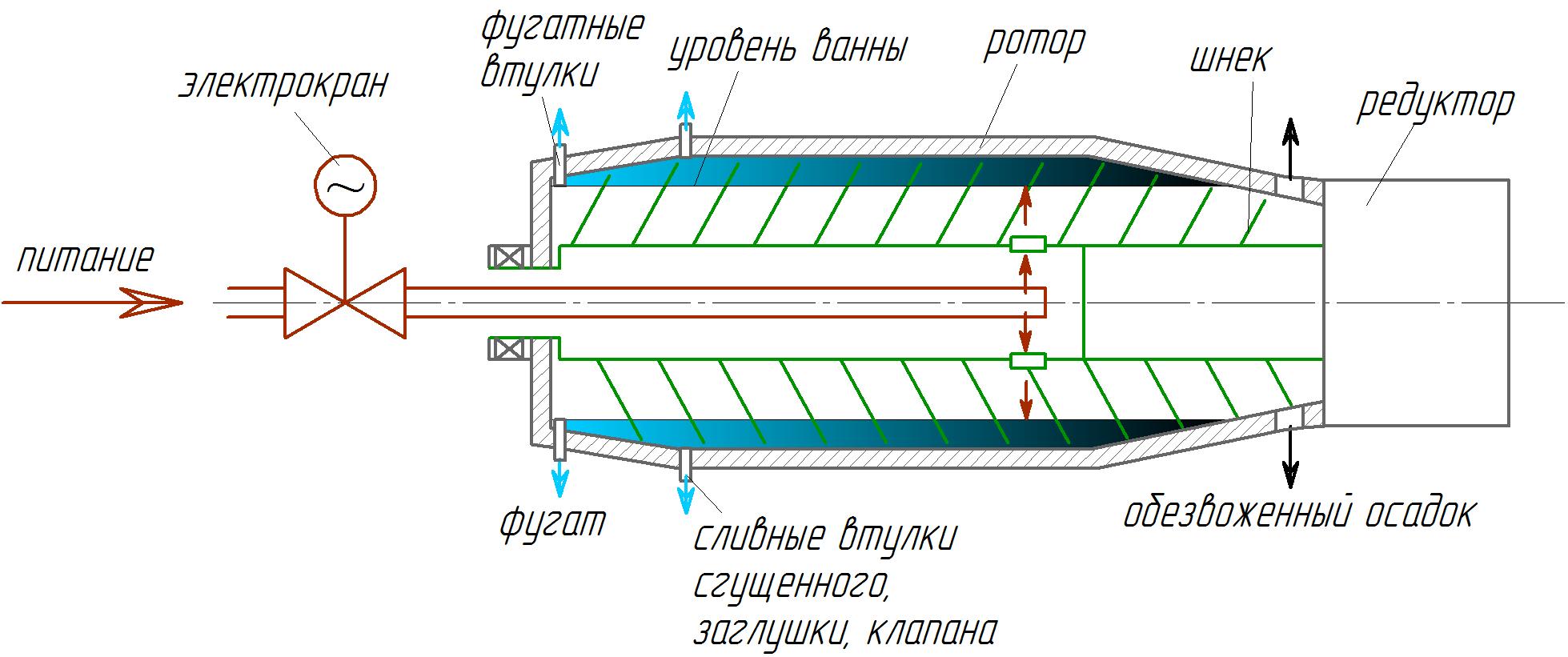

Рис. 2 Схема ротора центрифуг Ecomash SHS 520 модели 115, 216
Особенности конструкции:
- двухфазное разделение суспензий (decanter mashine), трехфазное разделение смесей либо разделение смеси на сгущенный и осветленный продукт;
- профиль ротора — цилиндро-биконический;
- направление движения компонентов разделения суспензии — противоточное;
- регулирование глубины ванны в роторе — ручное, путем ввертывания фугатных втулок, а также плавное регулирование в процессе работы центрифуги изменением оборотов ротора;
- регулировка нагрузки в питании центрифуги — ручная либо автомат путем дросселирования магистрали питания электрокраном;
- регулирование транспортной производительности шнека — нерегулируемый либо плавная автоматическая подрегулировка;
- защита от абразивного воздействия твердого — твердосплавные пластины либо наплавка, керамические пластины и втулки;
- форма станины — широкая станина для стационарных производств;
- дополнительные опции — выдвижные амортизаторы, механизм подъема крышки, автоматический контроль наклона оси ротора, продувка кожуха инертным газом либо принудительная вентиляция либо охлаждение кожуха и крышки.
Технические характеристики центрифуг Ecomash SHS 520 модели 112, 113, 115, 216
| № п/п | Параметры | Показатели | ||
| Модели 112, 113 | Модель 115 | Модель 216 | ||
| 1 | Объемная производительность, max, Qп, м3/час:
-двухфазное разделение пульпы типа пульпа донных отложений, послеспиртовая барда -двухфазное разделение пульпы с флокулянтом типа шламовые воды, с флокулянтом, послеспиртовая барда с флокулянтом, илы коммунальных сточных вод с флокулянтом — трехфазное разделение пульпы типа нефтешлам, каменно-угольная смола, послеспиртовая барда |
50
—
— |
—
30
20 |
20
15 |
| 2 | Массовая производительность (производительность по твердому в питании), не более, Т, т/час | 5 | 5 | 3 |
| 3 | Частота вращения ротора, max, об/мин | 3100 | ||
| 4 | Эксплуатационный диапазон частот вращения ротора, об/мин
Регулировка частоты вращения ротора |
1600…3000 | ||
| Плавная | ||||
| 5 | Эксплуатационный диапазон фактора разделения, ΔFr | 740…2600 | ||
| 6 | Диапазоны изменения относительных оборотов шнека, об/мин
Регулировка относительной частоты вращения шнека |
0; 4…25
Плавная |
||
| 7 | Внутренний максимальный диаметр, мм | 520 | ||
| 8 | Профиль ротора | цилиндро-биконический | ||
| 9 | Габаритные размеры центрифуги, не более, мм
длина длина с вытянутой трубой питания ширина высота высота с поднятой крышкой кожуха |
3220 4500 1900 1175 1640 |
3400 4680 1100 1875 2340 |
|
| 10 | Масса центрифуги (без учета щита управления), не более, кг | 3900 | 3500 | |
| 11 | Вертикальная статическая нагрузка на строительные конструкции, не более, Н | 38260 | 34300 | |
| 12 | Вертикальная динамическая нагрузка на строительные конструкции, не более, Н | 200 | ||
| 13 | Установленная мощность, кВт | 62,5 | 44,5 | |
| 14 | Энергоснабжение | переменный ток 380 В, 50 Гц ГОСТ 13109-97 | ||
| 15 | Климатическое исполнение | УХЛ4 (tв=+4…+35°С ) ГОСТ 15150-89 | ||
| 16 | Корректированный уровень звуковой мощности, дБА | до 95 (до 105 по ГОСТ 12.2.105 и ГОСТ 12.1.003) | ||
Фото центрифуги Ecomash SHS 521 AS-113
Монтажный чертеж центрифуги Ecomash SHS 520 модели 113
Монтажный чертеж центрифуги Ecomash SHS 520 модели 115
