Центрифуги Ecomash SHS 310
Центрифуги Ecomash SHS 310 — модели 110, 111, 112, 210, 211, 212.
Назначение: разделение концентрированных суспензий температурой до +75°С…+95°С, содержащих полидисперсное твердое различной природы (органическая, минеральная), и обезвоживание выделенного твердого. Например:
- регулирование характеристик буровых растворов в ручном или автоматических режимах;
- обезвоживание без дополнительного химического усиления отходов углеобогащения; мелкодисперсных отходов металлосодержащих продуктов обогащения; шламов мокрой пыле- и газоочистки; корундсодержащего сырья из технологических растворов;
- обезвоживание илов коммунальных сточных вод, пивной дробины.

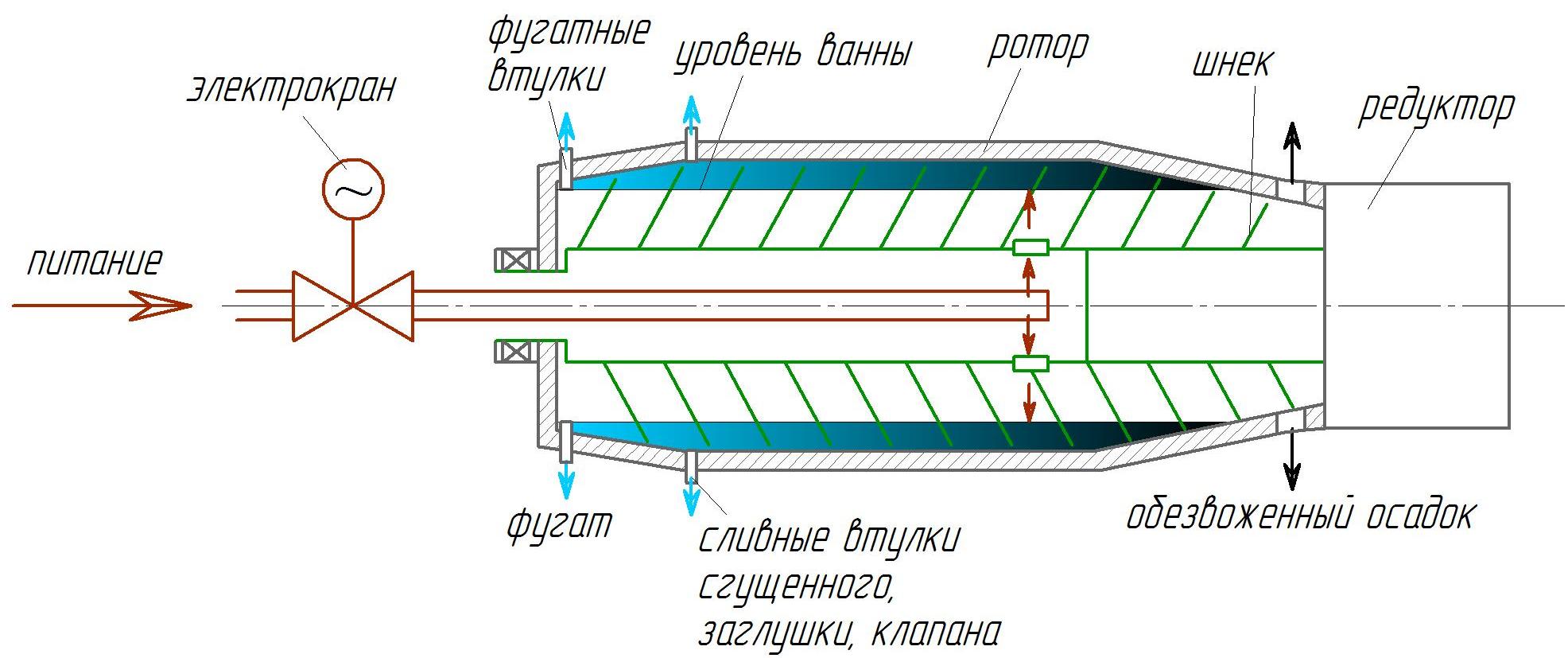

Схема ротора центрифуг Ecomash SHS 310 модели 110, 111, 112, 210, 211, 212 представлена на рис. 1.
Рис. 1. Схема ротора центрифуг Ecomash SHS 310 модели 110, 111, 112, 210, 211, 212
Особенности конструкции:
- двухфазное разделение суспензий (decanter mashine);
- профиль ротора — цилиндроконический;
- направление движения компонентов разделения суспензии — противоточное;
- регулирование глубины ванны в роторе — ручное, путем смены заслонок фугата;
- регулировка нагрузки в питание — ручное либо автомат путем дросселирования магистрали питания электрокраном;
- регулирование транспортной производительности шнека — нерегулируемый либо плавная автоматическая подрегулировка;
- защита от абразивного воздействия твердого — твердосплавные пластины, наплавка либо керамические пластины и втулки;
- форма станины — широкая станина для стационарных производств, узкая станина для мобильных установок;
- дополнительные опции — выдвижные амортизаторы, механизм подъема крышки, автоматический контроль наклона оси ротора, продувка кожуха инертным газом либо принудительная вентиляция либо охлаждение кожуха и крышки.
Технические характеристики центрифуг Ecomash SHS 310 модели 110, 111, 112, 210, 211, 212
| № п/п | Параметры | Показатели | |
| Модель 110, 111, 112 | Модель 210, 211, 212 | ||
| 1 | Объемная производительность по пульпе, max, Qп, м3/час | 15 | 15 |
| 2 | Массовая производительность (производительность по твердому в питании), не более, Т, т/час | 0,8 | 0,8 |
| 3 | Частота вращения ротора, max, об/мин | 4000 | |
| 4 | Эксплуатационный диапазон частот вращения ротора, об/мин Регулировка частоты вращения ротора |
2500…3800 | |
| Плавная, производится с помощью частотного преобразователя | |||
| 5 | Эксплуатационный диапазон фактора разделения, ΔFr | 1000…2500 | |
| 6 | Диапазоны изменения относительных оборотов шнека при изменении оборотов ротора, об/мин
nр=2500 об/мин nр=3800 об/мин Регулировка относительной частоты вращения шнека |
4…52 14…65 |
|
| Плавная, производится с помощью частотного преобразователя | |||
| 7 | Внутренний максимальный диаметр, мм | 310 | |
| 8 | Профиль ротора | цилиндро-конический | |
| 9 | Габаритные размеры центрифуги, не более, мм
длина длина с вытянутой трубой питания ширина высота высота с поднятой крышкой кожуха |
2180 3010 1610 880 1295 |
2115 2915 1015 1430 1935 |
| 10 | Масса центрифуги (без учета щита управления), не более, кг | 1950 | 1730 |
| 11 | Вертикальная статическая нагрузка на строительные конструкции, не более, Н | 18700 | 1700 |
| 12 | Вертикальная динамическая нагрузка на строительные конструкции, не более, Н | 150 | 150 |
| 13 | Установленная мощность, кВт | 26 (18,5+7,5) | |
| 14 | Энергоснабжение | переменный ток 380 В, 50 Гц ГОСТ 13109-97 | |
| 15 | Климатическое исполнение | УХЛ4 (tв=+4…+35°С ) ГОСТ 15150-89 | |
| 16 | Корректированный уровень звуковой мощности, дБА | до 95 (до 105 по ГОСТ 12.2.105 и ГОСТ 12.1.003) | |
 |
 |
Монтажный чертеж
 |
 |
Монтажный чертеж
Центрифуги Ecomash SHS 310 — модели 213, 214, 215 (биконусные центрифуги).
Назначение: разделение слабо- и среднеконцентрированных (СП < 150 г/л), вязких суспензий температурой до +75°С…+95°С, содержащих мелкодисперсное твердое различной природы и обезвоживание выделенного твердого.
Суспензии перед или при фугировании могут быть кондиционированны добавкой коагулянтов либо флокулянтов.
Выгрузка продуктов разделения суспензии (пульпы) в биконусных центрифугах может производиться следующим образом:
- твердая фаза — осветленная жидкость (двухфазное разделение);
- твердая фаза — два потока осветленных жидкостей различной природы (трехфазное разделение);
- сгущенный продукт и осветленная жидкость;
- твердая фаза, сгущенный продукт и осветленная жидкость.
Например:
- двухфазное разделение и обезвоживание донных отложений брызгальных бассейнов АЭС, ТЭС;
- двухфазное разделение и очистка гуматов калия и растворов солей калия;
- двухфазное разделение и сгущение либо обезвоживание масло- и жиросодержащих отходов мясокомбинатов, птицефабрик, маслобоен и рыбоперерабатывающих производств;
- трехфазное разделение и очистка нефтешламов;
- деликатное обезвоживание осадков, обработанных флокулянтами или коагулянтами (буровые сточные воды, продукты мокрой пыле- и газочистки, сгущенные шахтные воды, послеспиртовая барда).
Схема ротора центрифуг Ecomash SHS 310 модели 213, 214, 215:
Рис. 2 Схема ротора центрифуг Ecomash SHS 310 модели 213, 214, 215
Особенности конструкции:
- двухфазное разделение суспензий (decanter mashine), трехфазное разделение смесей либо разделение смеси на сгущенный и осветленный продукт;
- профиль ротора — цилиндро-биконический;
- направление движения компонентов разделения суспензии — противоточное;
- регулирование глубины ванны в роторе — ручное, путем ввертывания фугатных втулок, а также плавное регулирование в процессе работы центрифуги изменением оборотов ротора;
- регулировка нагрузки в питании центрифуги — ручная либо автомат путем дросселирования магистрали питания электрокраном;
- регулирование транспортной производительности шнека — нерегулируемый либо плавная автоматическая подрегулировка;
- защита от абразивного воздействия твердого — твердосплавные пластины либо наплавка, керамические пластины и втулки;
- форма станины — широкая станина для стационарных производств, узкая станина для мобильных установок;
- дополнительные опции — выдвижные амортизаторы, механизм подъема крышки, автоматический контроль наклона оси ротора, продувка кожуха инертным газом либо принудительная вентиляция либо охлаждение кожуха и крышки.
Технические характеристики Ecomash SHS 310 модели 213, 214, 215
| № п/п | Параметры | Показатели | |
| Модели 213, 214 | Модель 215 | ||
| 1 | Объемная производительность по пульпе, max, Qп, м3/час | 10 | 5 |
| 2 | Массовая производительность (производительность по твердому в питании), не более, Т, т/час | 0,8 | 0,5 |
| 3 | Частота вращения ротора, max, об/мин | 4000 | |
| 4 | Эксплуатационный диапазон частот вращения ротора, об/мин
Регулировка частоты вращения ротора |
2500…3800 | |
| Плавная | |||
| 5 | Эксплуатационный диапазон фактора разделения, ΔFr | 1000…2500 | |
| 6 | Диапазоны изменения относительных оборотов шнека, об/мин
Регулировка относительной частоты вращения шнека |
0; 2…23 | |
| Плавная | |||
| 7 | Внутренний максимальный диаметр, мм | 310 | |
| 8 | Профиль ротора | цилиндро-биконический | |
| 9 | Габаритные размеры центрифуги, не более, мм
длина длина с вытянутой трубой питания ширина высота высота с поднятой крышкой кожуха |
2180 3010 1610 880 1295 |
2550 3344 1015 1430 1935 |
| 10 | Масса центрифуги (без учета щита управления), не более, кг | 1730 | 1950 |
| 11 | Вертикальная статическая нагрузка на строительные конструкции, не более, Н | 17000 | 19100 |
| 12 | Вертикальная динамическая нагрузка на строительные конструкции, не более, Н | 150 | 150 |
| 13 | Установленная мощность, кВт | 26 | |
| 14 | Энергоснабжение | переменный ток 380 В, 50 Гц ГОСТ 13109-97 | |
| 15 | Климатическое исполнение | УХЛ4 (tв=+4…+35°С ) ГОСТ 15150-89 | |
| 16 | Корректированный уровень звуковой мощности, дБА | до 95 (до 105 по ГОСТ 12.2.105 и ГОСТ 12.1.003) | |
 |
 |
Монтажный чертеж
