Центрифуга Ecomash SHS 510
Центрифуги Ecomash SHS 510 – моделі (биконічні центрифуги).
Призначення: розділення слабо і середньоконценрованних(СП ≤ 150 г/л) суспензій температурою до +75°С…+95°С, що містять дрібнодисперсне тверде різної природи (наприклад, бурові стічні води, тонкодисперсні шлами вуглезбагачення, осади комунальних стічних вод). Суспензії перед або при фугуванні можуть бути кондиціонуванні добавкою коагулянтів або флокулянтів.
Вивантаження продуктів розділення суспензії (пульпи) в біконічних центрифугах може здійснюватися таким чином:
- тверда фаза – освітлена рідина (двофазне розділення);
- тверда фаза – два потоку освітлених рідин різної природи (трифазне розділення);
- згущений продукт і освітлена рідина;
- тверда фаза, згущений продукт і освітлена рідина.
Схема ротору центрифуг Ecomash SHS 510 моделі представлені на рис. 1.
Рис. 2 Схема ротору центрифуг Ecomash SHS 510 моделі
Особливості конструкції:
- двофазне розділення суспензій (decanter mashine);
- профіль ротору – циліндро-біконічний;
- напрямок руху компонентів розділення суспензії – протитечійний;
- регулювання глибини ванни в роторі – ручне, шляхом вкручування фугатних втулок, а також плавне регулювання в процесі роботи центрифуги зміною обертів ротору;
- регулювання навантаження в живленні – ручне або автоматичним шляхом дроселювання магістралі живлення електрокраном;
- регулювання транспортної продуктивності шнека – нерегульований або плавна автоматична підрегуліровка;
- захист від абразивного впливу твердого – твердосплавні пластини або наплавлення, керамічні пластини і втулки;
- форма станини – широка станина для стаціонарних виробництв;
- додаткові опції – висувні амортизатори, механізм підйому кришки, автоматичний контроль нахилу осі ротора, продування кожуха інертним газом або примусова вентиляція або охолодження кожуха і кришки.
Техничні характеристики центрифуг Ecomash SHS 510
| № п/п | Параметри | Показники |
| Модель 110 | ||
| 1 | Об’ємна продуктивність по пульпі щільністю ρт=1,09 г/см3, при Fr=1000, не меньше, Qп, м3/час | 40 |
| 2 | Масова продуктивність (продуктивність по твердому в живленні) при щільності твердого ρт≥2,3 г/см3, не больше, Т, т/год | 5 |
| 3 | Частота обертання ротора, max, об / хв | 2500 |
| 4 | Експлуатаційний діапазон частот обертання ротора, об / хв Регулювання частоти обертання ротора |
1600…2400 |
| Плавне, проводиться за допомогою частотного перетворювача | ||
| 5 | Експлуатаційний діапазон фактору розділення, Fr | 725…1632 |
| 6 | Діапазони зміни відносних обертів шнеку при зміні оборотів ротора, об / хв
2500 об/хв 3800 об/хв Регулювання відносної частоти обертання шнеку |
|
| Плавне, проводиться за допомогою частотного перетворювача | ||
| 7 | Внутрішній максимальний діаметр, мм | 510 |
| 8 | Профіль ротору | циліндро-біконічний |
| 9 | Габаритні розміри центрифуги, не більше, мм
довжина довжина з витягнутою трубою харчування ширина висота висота з піднятою кришкою кожуха |
2815 4000 1825 1130 1570 |
| 10 | Маса центрифуги (без урахування щита управління), не больше, кг | 3180 |
| 11 | Вертикальна статичне навантаження на будівельні конструкції, не більше, Н | 31196 |
| 12 | Вертикальна динамічне навантаження на будівельні конструкції, не більше, Н | 200 |
| 13 | Встановлена потужність, кВт | 44,5 (37+7,5) |
| 14 | Енергозабезпечення | змінний струм 380 В, 50 Гц ГОСТ 13109-97 |
| 15 | Кліматичне виконання | УХЛ4 (tв=+4…+35°С )
УХЛ3.1 (tв= -10…+40°С) ГОСТ 15150-89 |
| 16 | Корегований рівень звукової потужності, дБА | до 95 (до 105 по ГОСТ 12.2.105 и ГОСТ 12.1.003) |

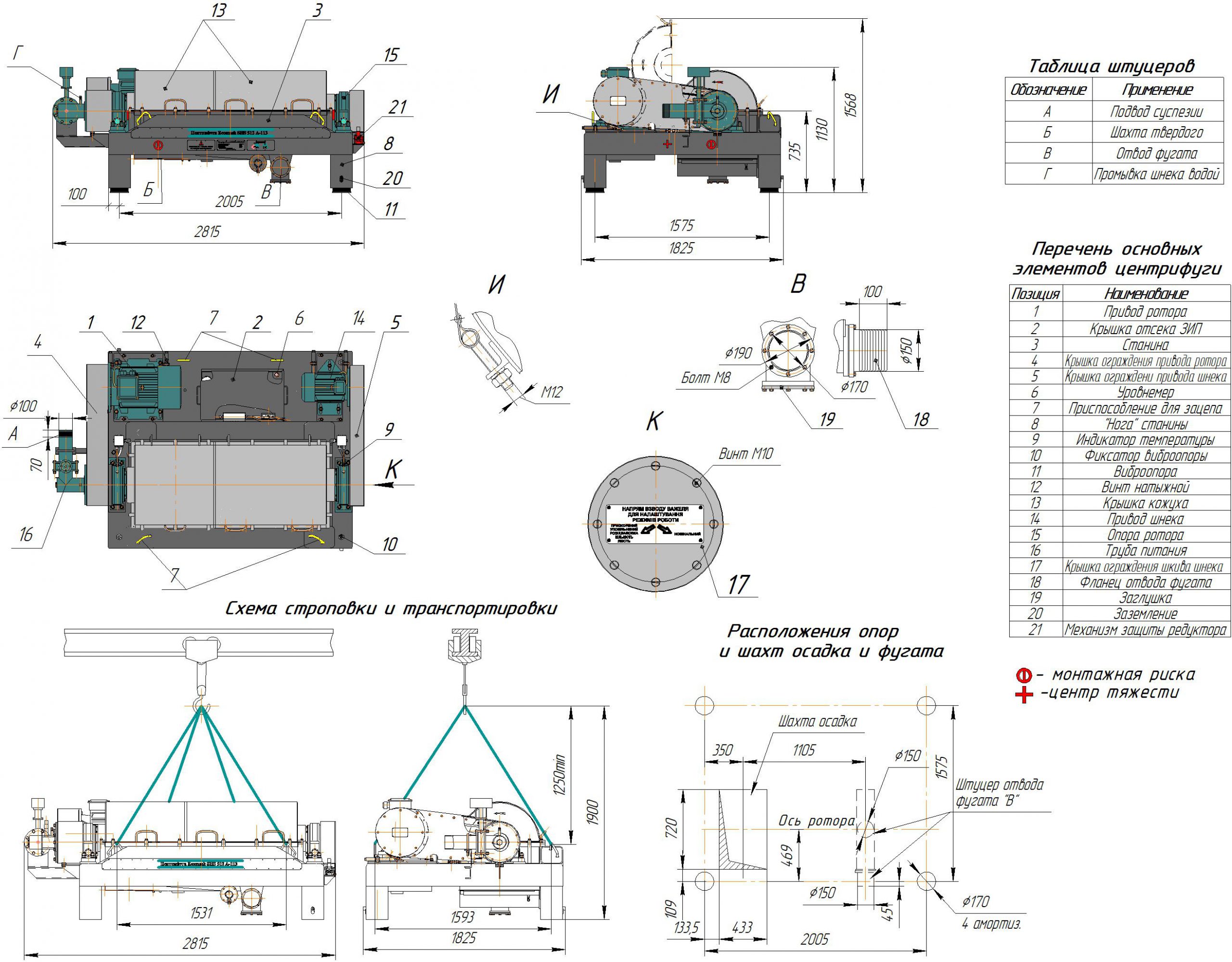

Монтажні креслення
Результаты работы в эксплуатации
На стадии разработки
